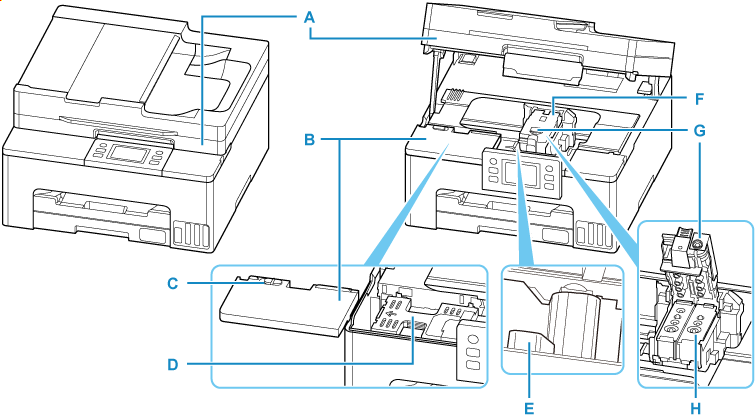

Vista interior

A: Cubierta/unidad de escaneado

Escanea originales. Ábrala para rellenar los depósitos de tinta y para retirar papel atascado.

B: Tapa de mantenimiento

Debe retirarse al sustituir el cartucho de mantenimiento.

C: Bloqueo de la tapa de mantenimiento

Utilícelo al sustituir el cartucho de mantenimiento.

D: Cartucho de mantenimiento

Absorbe la tinta utilizada para la limpieza.

• Sustitución del cartucho de mantenimiento

E: Palanca de la válvula de tinta

Acciónela cuando transporte una impresora.

• Transporte de la impresora

F: Soporte del cabezal de impresión

El cabezal de impresión viene preinstalado.

G: Cubierta de bloqueo del cabezal de impresión

Bloquee el cabezal de impresión en su sitio.

H: Cabezal de impresión
